Geokodierung mittels Webservices und Entfernungsberechnung

Für die Tourenplanung im Außendienst oder bei Auslieferungen ist es oft wünschenswert weitere Kunden in einem bestimmten Umkreis zu bestimmen. Dazu ist es notwendig die Kundenadressen zu geokodieren. Dafür bietet z.B. Google einen Webservice an.

Um den Service nutzen zu können, benötigt man einen Maps-API-Key.

Mit dem HTTP-Objekt von CONZEPT 16 wird die URL

http://maps.google.com/maps/geo?q=<Adresse>&output=xml&key=<Maps-API-Key>

abgerufen. Das Ergebnis sieht wie folgt aus:

<kml xmlns="http://earth.google.com/kml/2.0">
<Response>
<name>71332 backnang kuchengrund 8</name>
<Status>
<code>200</code>
<request>geocode</request>
</Status>
<Placemark id="p1">
<address>Kuchengrund 8, 71522 Backnang, Deutschland</address>
<AddressDetails xmlns="urn:oasis:names:tc:ciq:xsdschema:xAL:2.0" Accuracy="8">
<Country>
<CountryNameCode>DE</CountryNameCode>
<CountryName>Deutschland</CountryName>
<AdministrativeArea>
<AdministrativeAreaName>Baden-Württemberg</AdministrativeAreaName>
<SubAdministrativeArea>
<SubAdministrativeAreaName>Rems-Murr-Kreis</SubAdministrativeAreaName>
<Locality>
<LocalityName>Backnang</LocalityName>
<DependentLocality>
<DependentLocalityName>Heiningen</DependentLocalityName>
<Thoroughfare>
<ThoroughfareName>Kuchengrund 8</ThoroughfareName>
</Thoroughfare>
<PostalCode>
<PostalCodeNumber>71522</PostalCodeNumber>
</PostalCode>
</DependentLocality>
</Locality>
</SubAdministrativeArea>
</AdministrativeArea>
</Country>
</AddressDetails>
<ExtendedData>
<LatLonBox north="48.9306890" south="48.9279910" east="9.4434990" west="9.4408010"/>
</ExtendedData>
<Point>
<coordinates>9.4421500,48.9293400,0</coordinates>
</Point>
</Placemark>
</Response>
</kml>

Interessant ist hier das <coordinates>-Tag. Hieraus entnehmen wir die geografischen Koordinaten in Breite (Latitude) und Länge (Longitude).

Den Algorithmus zur Entfernungsberechnung kann man dem Internet entnehmen, z.B. auf der sehr interessanten Seite von Martin Kompf (http://www.kompf.de) aus der die folgenden Bilder, Algorithmen und Formulierungen stammen:

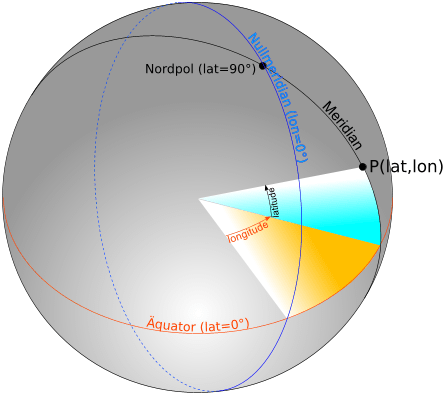

Jeder Punkt auf der Erdoberfläche kann durch diese zwei Koordinaten eindeutig beschrieben werden:

Ein Punkt P auf der Erdoberfläche kann durch sein geografische Länge und Breite identifiziert werden.

Die geografische Breite beschreibt den Winkel, der sich zwischen Erdmittelpunkt, dem gesuchten Punkt P und dem Äquator aufspannt (blaue Fläche). Punkte auf dem Äquator haben immer die Breite 0, während der Nordpol 90 Grad und der Südpol -90 Grad geografische Breite haben. Die Kurve, die durch Punkte gleicher Breite führt, bezeichnet man als Breitenkreis.
Die geografische Länge bezeichnet den Winkel, der sich zwischen Erdmittelpunkt, dem gesuchten Punkt P und dem Nullmeridian ergibt (gelbe Fläche). Ein Meridian oder Längenkreis führt durch Nordpol, Südpol und alle Punkte gleicher Länge. Der Meridian, der durch die alte Greenwicher Sternwarte führt, bekam willkürlich den Wert 0 zugewiesen und ist somit der Nullmeridian. Punkte östlich von Greenwich haben eine Länge zwischen 0 und 180 Grad, westlich davon zwischen 0 und -180 Grad.

Einfache Entfernungsbestimmung

Für kleine Gebiete kann man einfach die Erdoberfläche als Ebene ansehen und zum Satz des Pythagoras greifen:

distance # sqrt(dx * dx + dy * dy);

distance: Entfernung in km

dx # 71.5 * (lon1 - lon2);
dy # 111.3 * (lat1 - lat2);

lat1, lat2, lon1, lon2: Breite, Länge in Grad

Die Konstante 111.3 ist dabei der Abstand zwischen zwei Breitenkreisen in km und 71.5 der durchschnittliche Abstand zwischen zwei Längenkreisen in Europa.

Verbesserte Methode

Während der Abstand zwischen zwei Breitenkreisen immer konstant 111,3 km beträgt, variiert der Abstand zwischen zwei Längenkreisen in Abhängigkeit von der geografischen Breite: Am Äquator ist er ebenfalls 111,3 km, an den Polen hingegen 0. Der Abstand berechnet sich nach der Formel:

111.3 * cos(lat);

Dies lässt sich in die Berechnungsformel mit einarbeiten. Als Wert für lat wird dabei ein Wert gewählt, der genau zwischen lat1 und lat2 liegt.

Bei der Berechnung mittels CONZEPT 16 ist zu bedenken, dass zwar die Kosinusfunktion zur Verfügung steht, diese den Winkel jedoch im Bogenmaß (Radiant) erwartet. Die Umrechnung von Grad in Radiant erfolgt nach der Beziehung:

1° = Pi/180 rad ≈ 0,01745

Die vollständige, verbesserte Prozedur zur Entfernungsberechnung lautet dann:

Sub Entfernung(
  lat1 : float;
  lon1 : float;
  lat2 : float;
  lon2 : float;
) : float
local { dx, dy, lat : float; }
{
   lat # (lat1 + lat2) / 2.0 * 0.01745;
   dx # 111.3 * cos(lat) * (lon1 - lon2);
   dy # 111.3 * (lat1 - lat2);
   return sqrt(dx * dx + dy * dy);
}

Aber Achtung: Diese Methoden versagen bei großen Distanzen, da hier von einem rechtwinkligen Gitternetz ausgegangen wird, die Erde aber eine Kugel ist. Mit Hilfe der sphärischen Trigonometrie könnte man die Berechnung weiter verfeinern. Vielleicht fühlt sich der eine oder andere Leser dazu berufen. Ein Anleitung findet sich auf der oben genannten Seite: http://www.kompf.de/gps/distcalc.html
Quelle: http://www.kompf.de
